Tema 3.3 - Resonancia Magnética Nuclear - 26/09

Clase del 26/09 Presentación

Con radiaciones ionizantes:

• RX: radiografía, fluoroscopia, TC
• Isótopos radiactivos: gammagrafía, SPECT, PET

Sin radiaciones ionizantes:

• Ultrasonidos
• Resonancia magnética
• Video: endoscopia, laparoscopia, etc.

Las resonancias magneticas se empezaron a estudiar en el 1946 pero hasta el 2003 no se empezaron a usar en medicina.

Resonancia Magnetica Nuclear

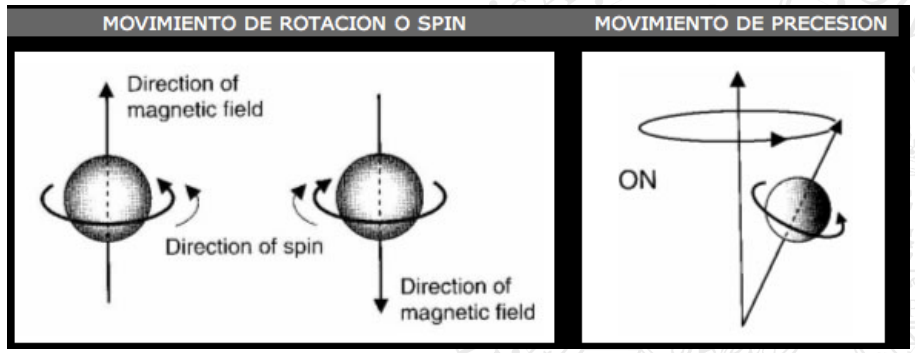

• Crea imagenes mediante la deteccion de las propiedades magnéticas de los núcleos atómicos
• Se genera un campo magnetico alrededor de cada atomo, especialmente si tiene un número impar de protones y neutrones (Hidrogeno, 1 electron)
• Cada uno de estos atomos es un pequeño iman
• El atomo más abundante en los tejidos orgánicos es el hidrogeno
• Estamos sometidos al campo magnético terrestres, pero no magnetizados

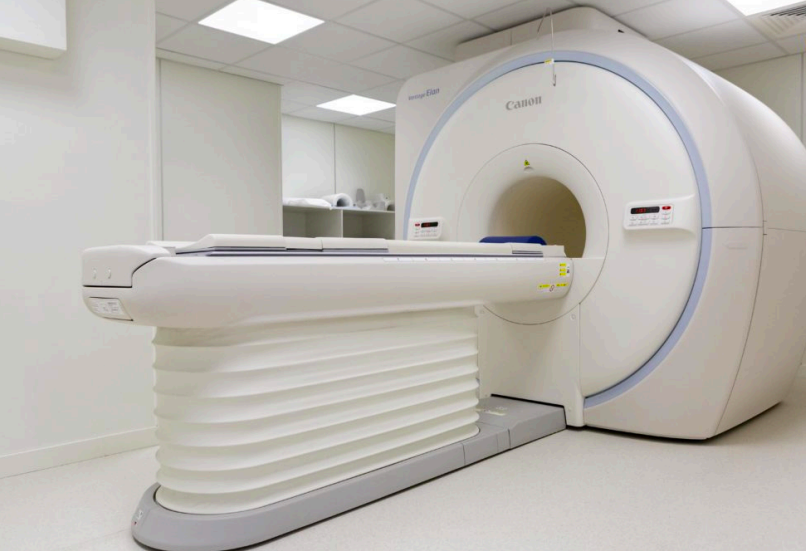

• Hay de campo cerrado (mejores imagenes, la tipica maquina y de campo cerrado)

• Sometemos al organismo a un campo magnetico (0,5-1,5T)
• Las particulas se alinean con el campo
• La mayoria de las particulas giran hacia arriba
• Algunas hacia abajo
• El vector resultante es paralelo
• MAGNETIZACION LONGITUDINAL
• Pulso de radiofrecuencia
• Los nucleos entran en RESONANCIA
• MAGNETIZACION TRANSVERSAL
• Los vectores rotan en fase (a la vez)
• Cesa el pulso de RF
• Cada átomo tiende a volver a su posicion inicial, se desexcita y crea una corriente electrica
• Esto es lo que detecta la RMN
• Cada tejido tiene su densidad propia de protones y sus tiempos de relajacion son distintos - emiten distinta intensidad
• El aparato traduce esto en escala de grises

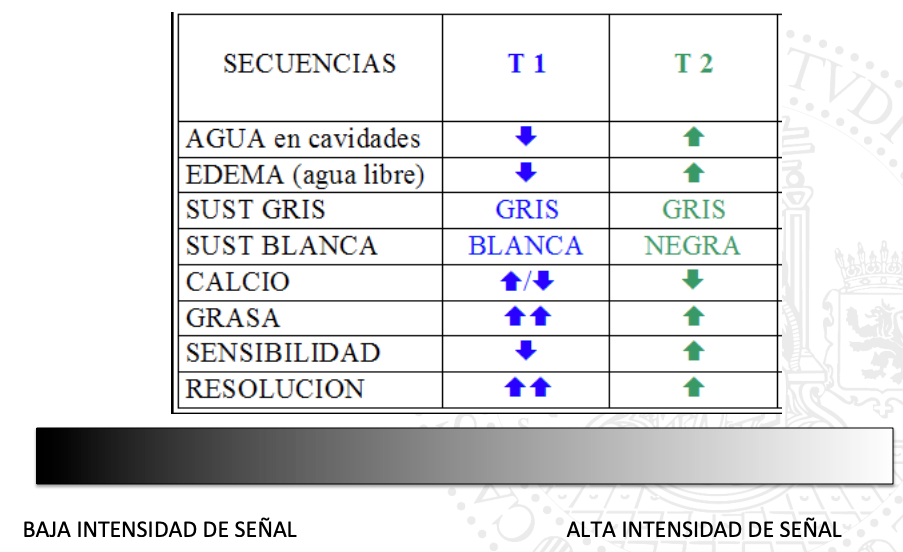

RESONANCIA MAGNETICA NUCLEAR. Secuencias

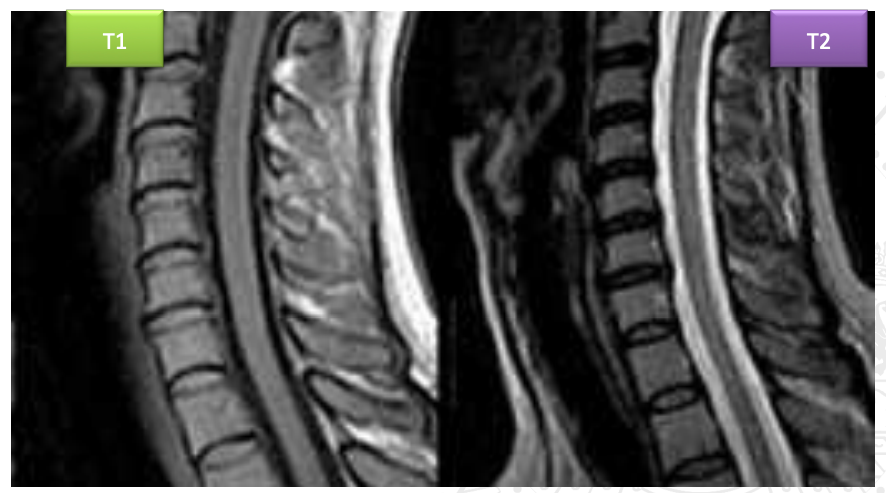

Imagen potenciada en T1 – Tiempo de relajación longitudinal

• brilla la Grasa

Imagen potenciada en T2 – Tiempo de relajación transversal

• Brilla el líquido

• Imagen potencia en densidad protónica

• Nos sirven de distinto “contraste”

• La grasa tiene un T1 muy corto, son los primeros nucleos que vuelven al estadío normal, liberan mucha energía se ve BLANCO

• El LCR tiene un T1 muy largo: NEGRO

• Existen otras secuencias, especificas para situaciones concretas: FLAIR, STIR, SUPRESION GRASA, etc.

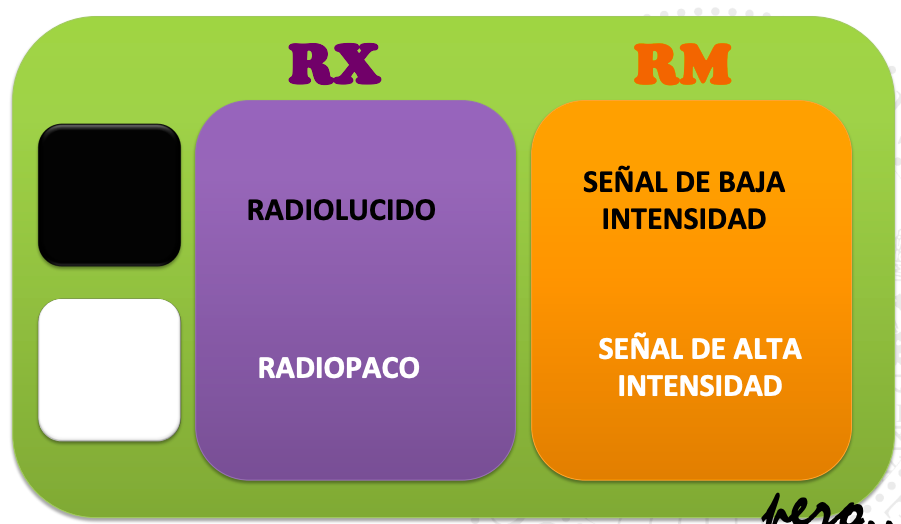

IMPORTANTE: En cada secuencia (T1, T2, etc.) la escala de grises cambia por completo y no tiene nada que ver con las densidades radiológicas.

¿QUE VEMOS?

La RM es especialmente útil para: – Tejidos blandos (SNC, tendones, ligamentos…) – Cavidades óseas, ya que los huesos no “molestan”: craneo, médula, pelvis , casco...

Condiciones

• Animal anestesiado e intubado
• Control inspiración-espiración
• Decúbito prono
• Contraste GADOLINIO
• Actualmente protesis, chips, cualquier cosa medica ahora son compatibles son resonancias
• Tatujes metalizados a veces son compatibles. Tintas negras de tatuajes generalmente seguras, de color a veces no.

CONTRAINDICADAS:

• SUSTANCIAS FERROMAGNETICAS
• MARCAPASOS

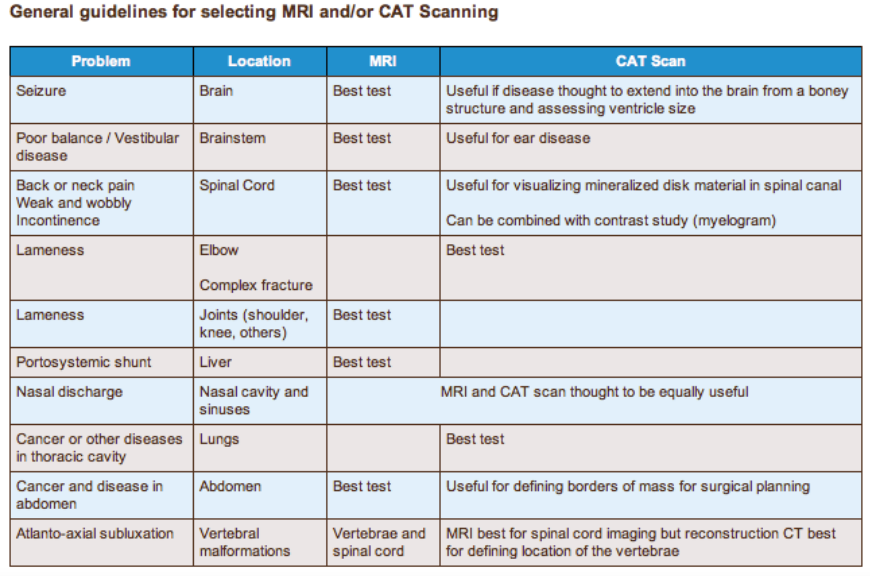

IMPORTANTANTE para el futuro, tabla y REVISAR estas paginas

ANATOMIA NORMAL

https://www.imaios.com/es/vet-Anatomy

CASOS CLíNICOS http://www.acvr.org/presentations/all http://www.veterinaryradiology.net
