Tema 3 - Otros medios de imagen - 16/09

Clase del 16/09 dada por Alicia Laborda García

TC o TAC

Tanto los rayos X como el tac funcionan incluso con el animal muerto.

Presentación

• Tomografia (axial) computarizada.
• TAC o scanner.
• Mismas bases físicas que la radiología (RX).
• Cormack y Hounsfield P.N. 1979 (Relación con los Beatles.

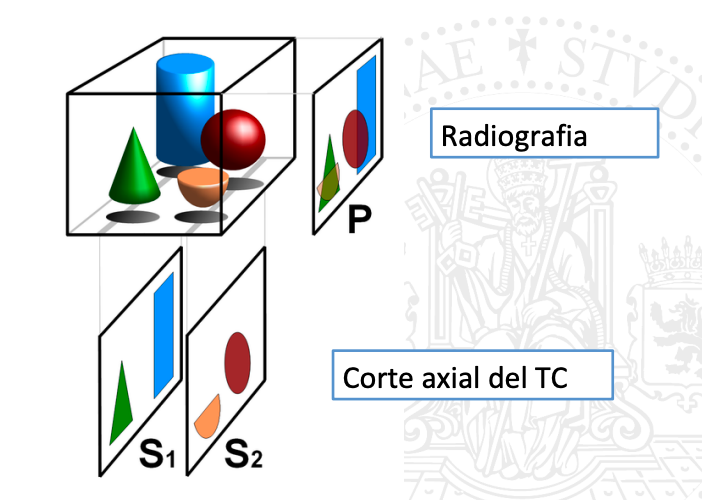

• El Tac no amontona todo lo que ve, hace cortes que nos permiten ver cada cosa en su sitio. No hacen una rodaja, sino muchas, hasta 64 actualmente.
• Los rayos y principios son iguales que en los rayos X.

La camilla se mueve mientras que el tac gira para hacer cortes a la parte que nos interesa

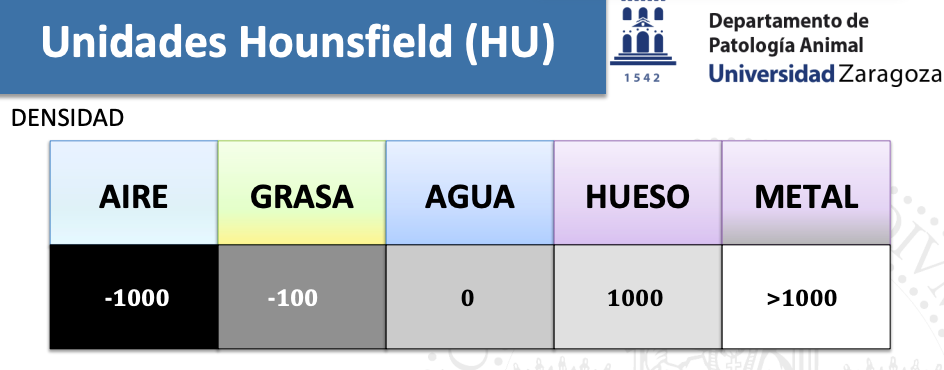

En el tac se pueden usar las unidades hounsfield y darle numero a los distintos componentes y asi distinguir mejor partes para diagnosticos mas complejos.

Toma imagenes transversiales y axiales pero se pueden reconstruir todos los planos anatomicos. (No se llaman igual los de humano y veterinaria)

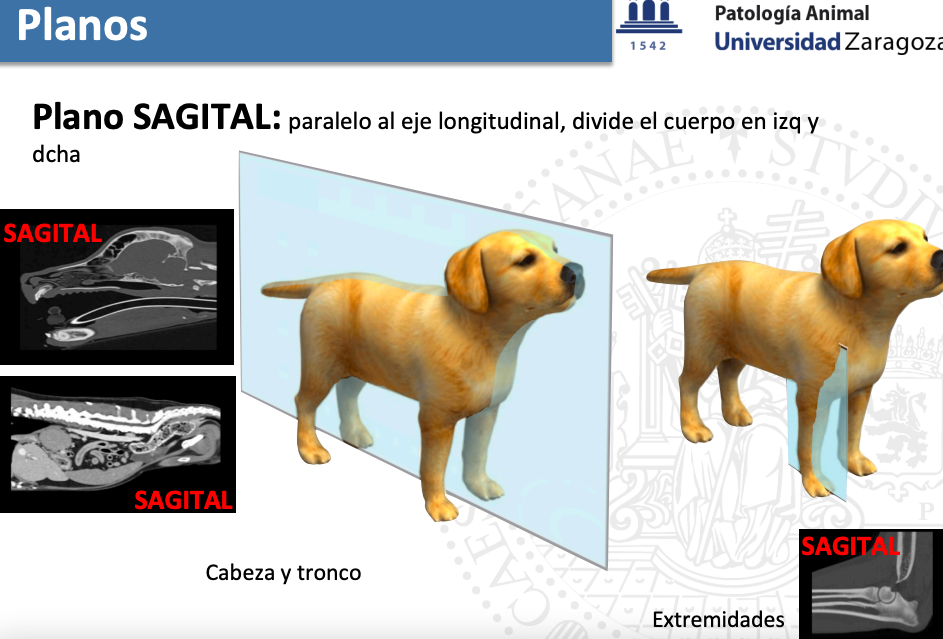

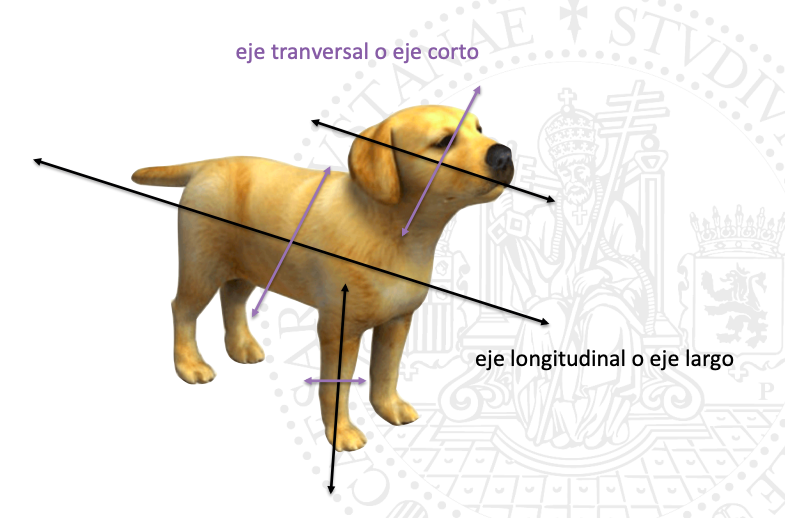

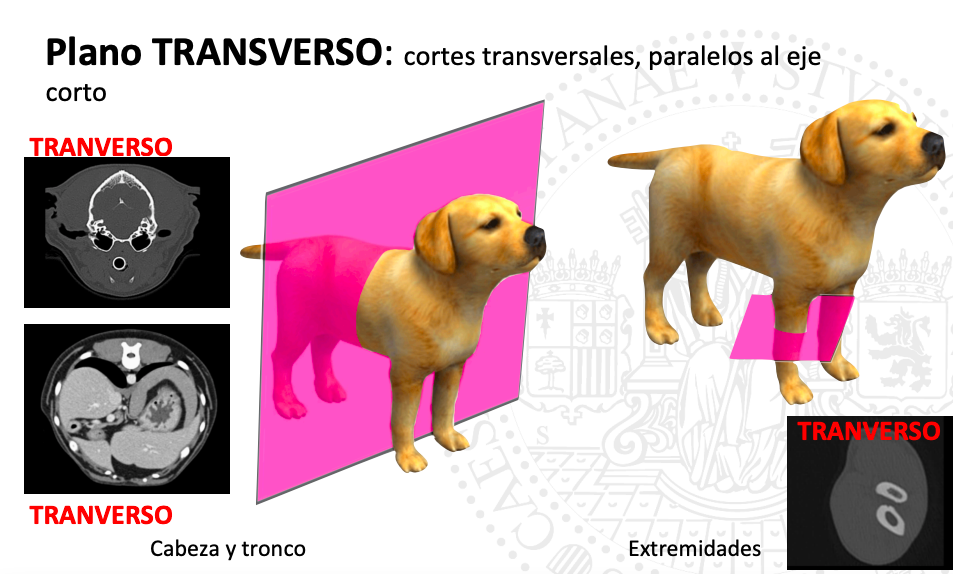

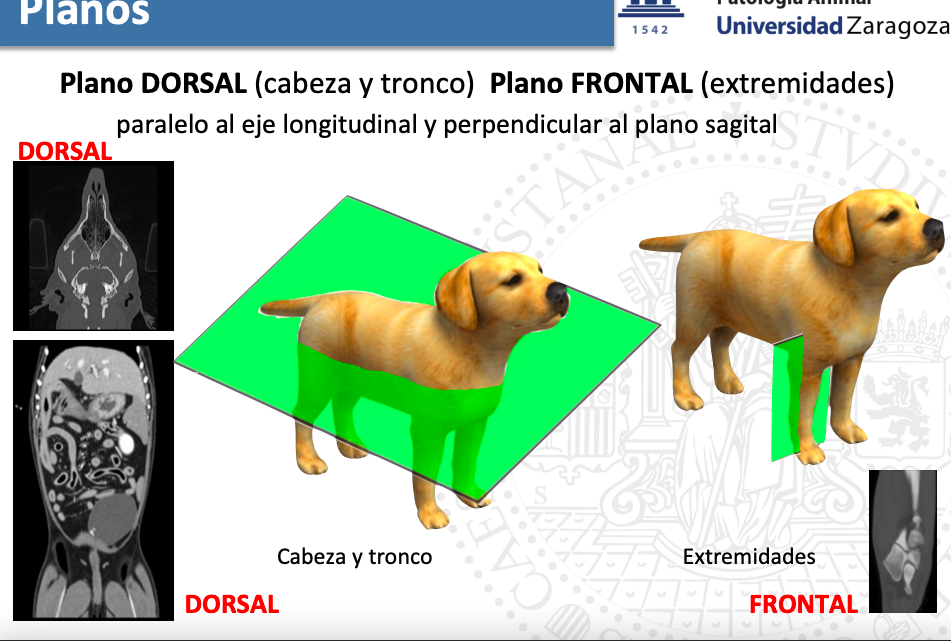

Ejes cortos son transversales, longitudinales son los largos. Hay plano transversal, sagital (o medio, paralelo al eje longitudinal) y dorsal/ventral:

Condiciones

• Animal anestesiado e intubado generalmente, en caballos a veces solo sedado para cabeza. • Control inspiración-espiración • Decúbito prono • Contraste (generalmente primero se hace sin)

• IV: contraste yodado (iohexol, ioversol, iopamidol etc.)
• Digestivo: contraste Bario (muy diluido)

OTRAS TÉCNICAS DE IMAGEN MN: gammagrafía, SPECT, PET

Presentación 2

Con radiaciones ionizantes:

• RX: radiografía, fluoroscopia, TC
• Isótopos radiactivos: gammagrafía, SPECT, PET (medicina nuclear)

Sin radiaciones ionizantes:

• Ultrasonidos
• Resonancia magnética
• Video: endoscopia, laparoscopia, etc.

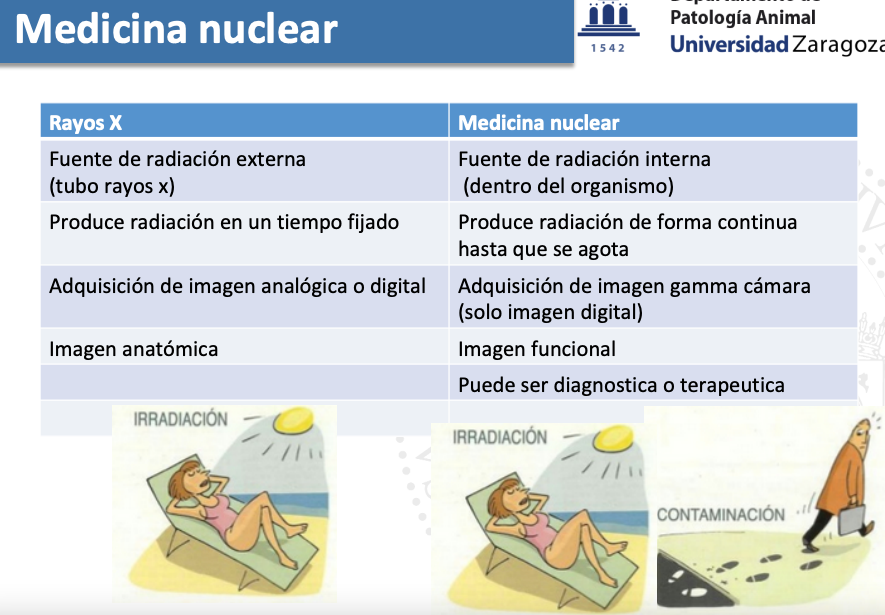

La medicina nuclear: • Utiliza fuentes radiactivas no encapsuladas • Átomo inestable. Desintegración espóntanea • Emiten radiación que puede ser detectada

Radiactividad • Ley de desintegración radiactiva: Fenomeno estadístico, no se puede preveer cuando un núcleo se va a transformar. • Constante de desintegración radiactiva (λ): Probabilidad de que un núcleo se transforme por unidad de tiempo. • Periodo de semidesintegración: Tiempo necesario para que se desintegren la mitad de los núcleos de una muestra inicial de una sustancia radiactiva • Vida media: Inversa de la constante de desintegración

IMPORTANTE que la hora a la que se da es muy importante ya que sino se pierde y no vale. Tambien saber que en animales muertos no funciona porque muestra la función

Para diagnostico usamos tiempos muy cortos como el Tecnecio-99:

• Carbono-14 5730 años
• Uranio-238 4.470 millones de años
• Yodo- 131 8 días (el yodo normal no es radioactivo, este es un isotopo)
• Tecnecio-99 6 h

Medicina nuclear: • Isótopos estables/ isótopos radiactivos • El elemento es el mismo • La radiación la podemos detectar • Características del radionúclido – Preferiblemente que emita gamma – Entre 100 y 500 KeV – Periodo de semidesintegración corto

Tecnecio 99 o 99mTc: Emite sólo γ 140 KeV Periodo de semidesintegración: 6h 99mTc

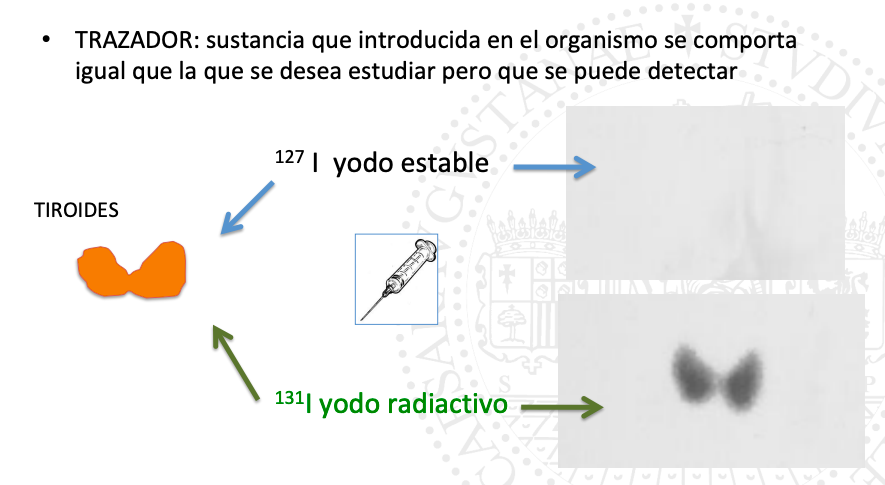

TRAZADOR: sustancia que introducida en el organismo se comporta igual que la que se desea estudiar pero que se puede detectar

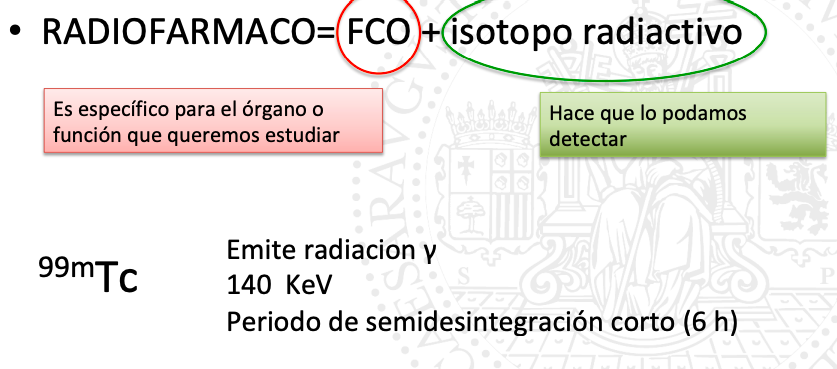

GAMMAGRAFIA: Obtener la imagen de un radiofarmaco • Imagen de la distribución de un radiofármaco en el organismo • RADIOFARMACO = FCO + isotopo radiactivo

¿Como lo detectamos? • Detector de centelleo: convierte energia radiactiva en energia luminosa • Cámara de centelleo • Gammacamara – Gammagrafía (scintingraphy) • SPECT (Single foton emission computed tomography)
